Description
Material
Aluminum, Brass, Bronze, Stainless Steel
Size
Standard sizes:
- 3″ x 12″ (76 mm x 305 mm)
- 3-1/2″ x 15″ (89 mm x 381 mm)
- 4″ x 16″ (102 mm x 406 mm)
- 6″ x 16″ (152 mm x 406 mm)
- 8″ x 16″ (203 mm x 406 mm)
Gauge
.050″ (1 mm)
Fasteners
- # 6 x 5/8″ OPH Tapping Screws
- Thru bolts with finish washers
ENGRAVING AND MISC. – TRIM
HANDICAP APPLICATION
HOLES / CUTOUTS / MISC. – TRIM
CUT FOR CYLINDER 2-1/8in. DIAMETER STANDARD LOCATION
PULL / PULL PLATE CTC in.
8
PUSH / PULL PLATES HEIGHT in.
16
PUSH / PULL PLATE WIDTH in.
4
FINISHES – TRIM
US32D – SATIN STAINLESS STEEL

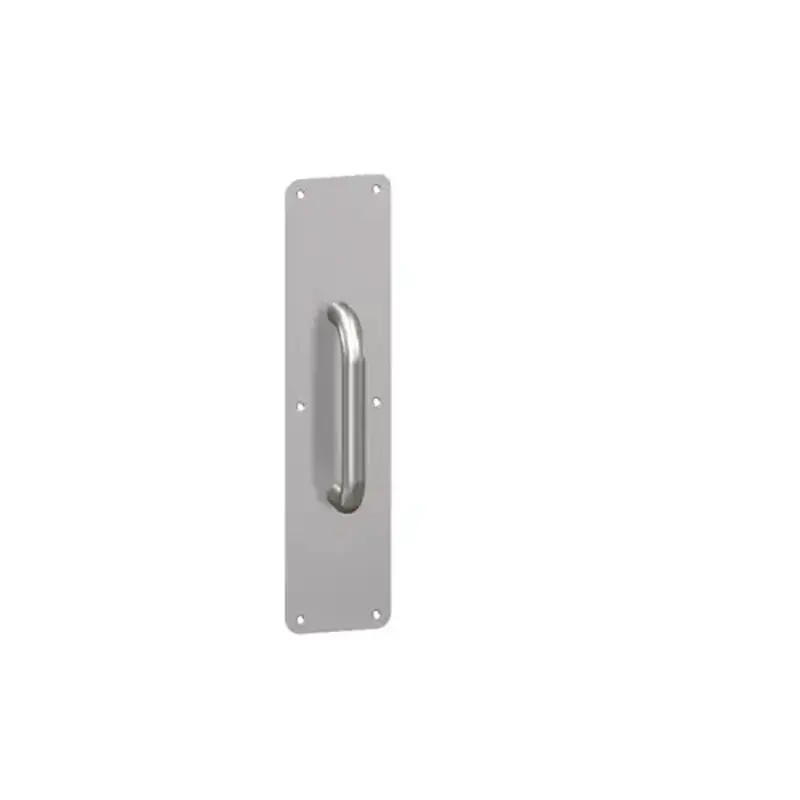

Product Overview Pull Plate Radius Corner 40R x 3
Applications:
- 6 (152 mm) CTC- 43E
- 8 (203 mm) CTC- 43G
- 10 (254 mm) CTC- 43J
- 12 (305 mm) CTC- 43L
Certifications:
Meets ANSI A156.6 for J405 Pull Plate
Finishes:
US3, US4, US10, US10B, US19, US26, US26D, US28, US32, US32D
